Mozzo porta Cuscinetti per Pompe WORTHINGTON

Codice Prodotto

AG 43305

Tipo prodotto

Mozzo porta Cuscinetti

Caratteristiche

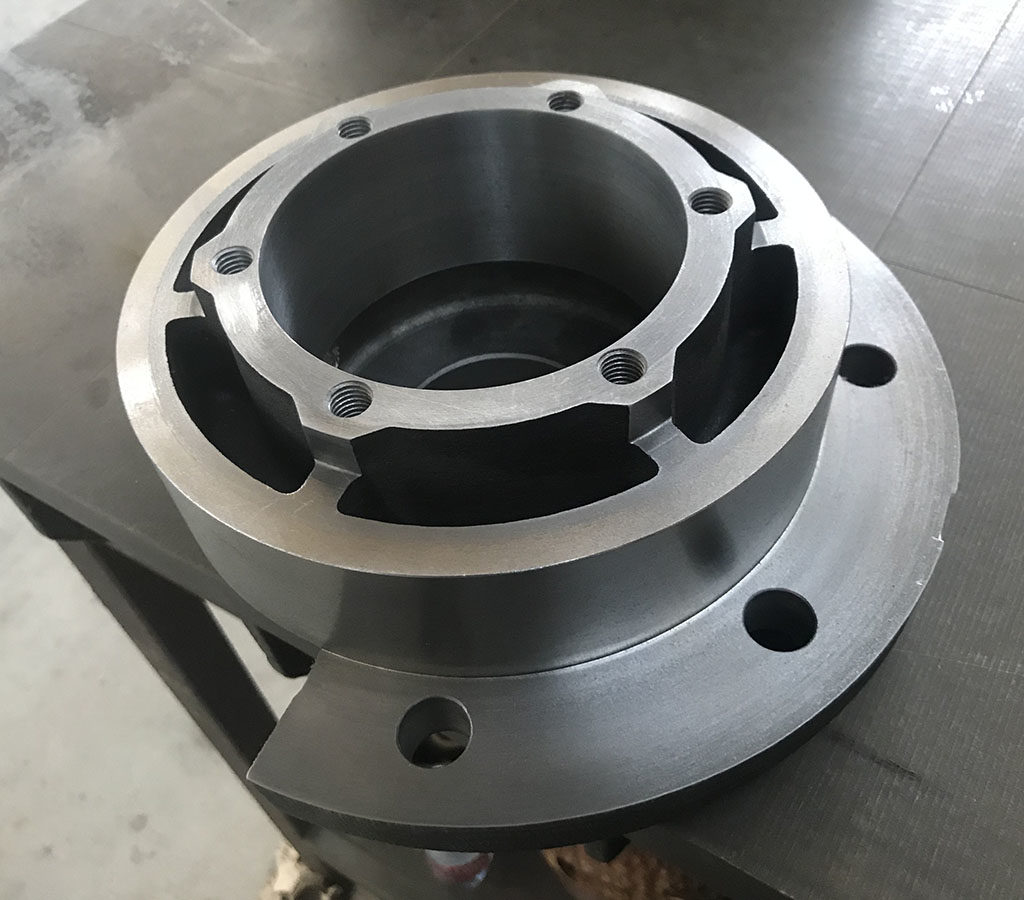

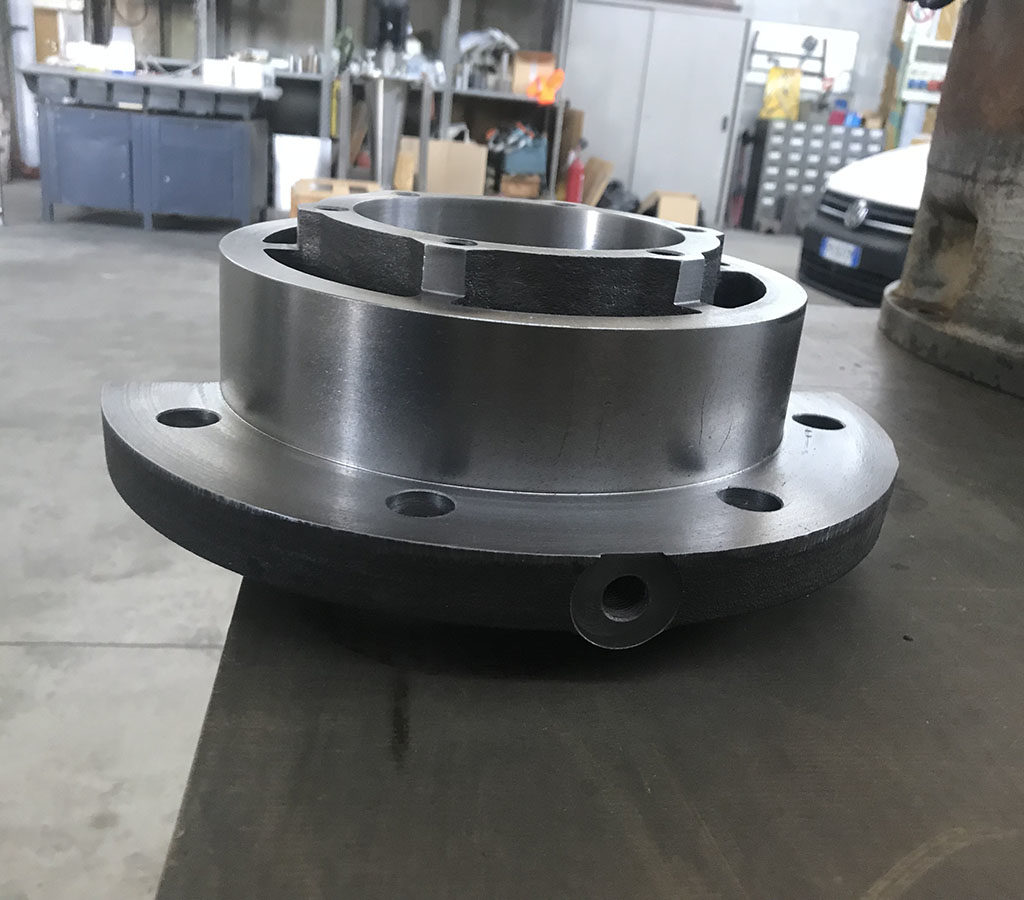

Mozzo porta Cuscinetti non OEM per Pompe Centrifughe WORTHINGTON, prodotto in ghisa G250, del peso di 15 kg., viene impiegato nell’industria chimica per le attività di trasferimento e ricircolo dei fluidi supercritici.

Settore di applicazione

Industria Chimica

Procedura di lavorazione

Il Mozzo porta Cuscinetti per Pompe Centrifughe WORTHINGTON è stato scannerizzato con laser faro direttamente presso l’impianto di produzione chimico, successivamente in circa una settimana il file di lavorazione STL è stato lavorato con un programma di manipolazione 3D che ci ha permesso di ottenere tutte le misure utili per riprodurre il pezzo come da campione originale, grazie anche ad un’ulteriore controllo di misure, tolleranze e giochi da parte del responsabile della manutenzione.

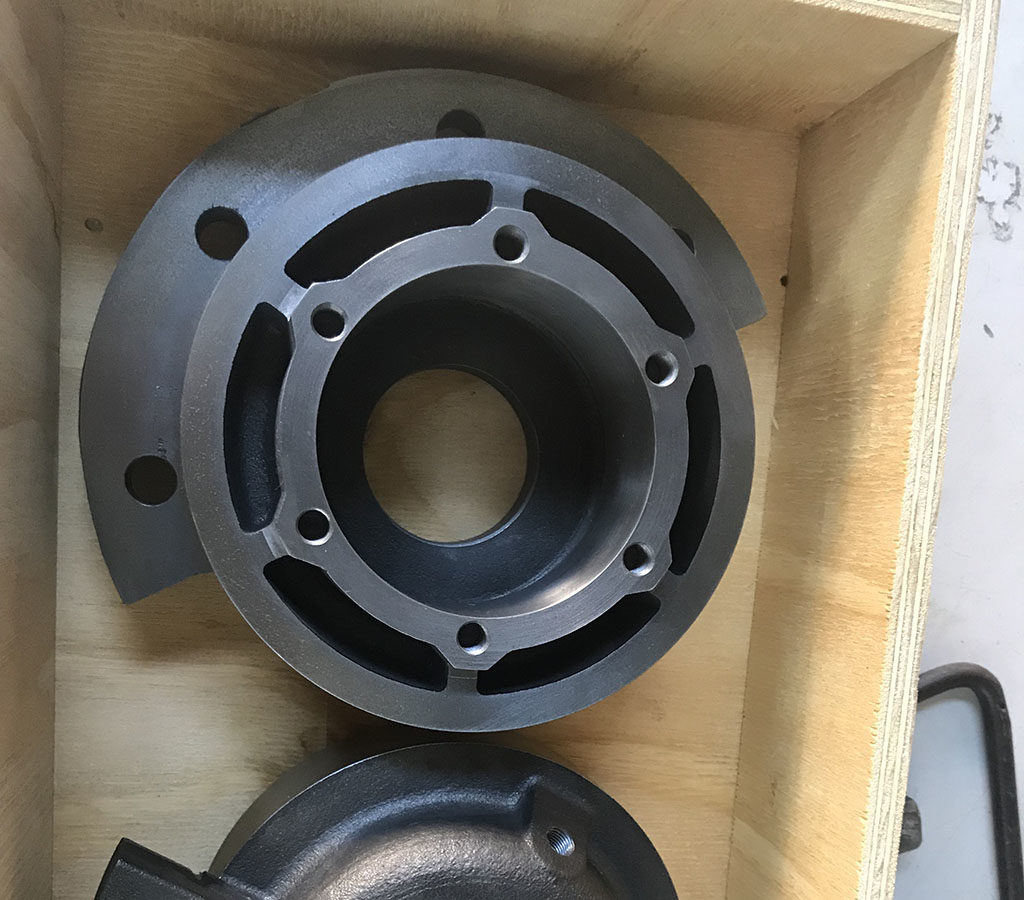

Dopo aver definito tutte le misure, è stato utilizzato un’attrezzatura in sabbia furanica direttamente da stampa 3D per produrre il pezzo grezzo da fonderia, successivamente il grezzo fuso è stato sbavato, trattato e sabbiato con un tempo di approntamento dal rilievo dimensionale di 15/30 giorni per poi passare ad un’ultima fase di lavorazione su macchina utensile, infine è stato consegnato al cliente imballato in 45 giorni.

Disegno tecnico
